在如今的外墙装修市场，水包砂仿石漆凭借着与天然石材高度相似的纹理质感，以及优异的耐候性能，早已成为众多业主和施工团队的首选材料。不过，即便如此受欢迎，不少人仍会心存疑虑：水包砂真的完美无缺吗？其实，水包砂在实际应用中确实可能出现一些 “小状况”，但这些问题并非材料本身 “天生缺陷”，大多源于人为因素。只要提前了解问题根源，选对材料、找对施工团队，就能轻松避开施工陷阱，让外墙长久保持美观与耐用。

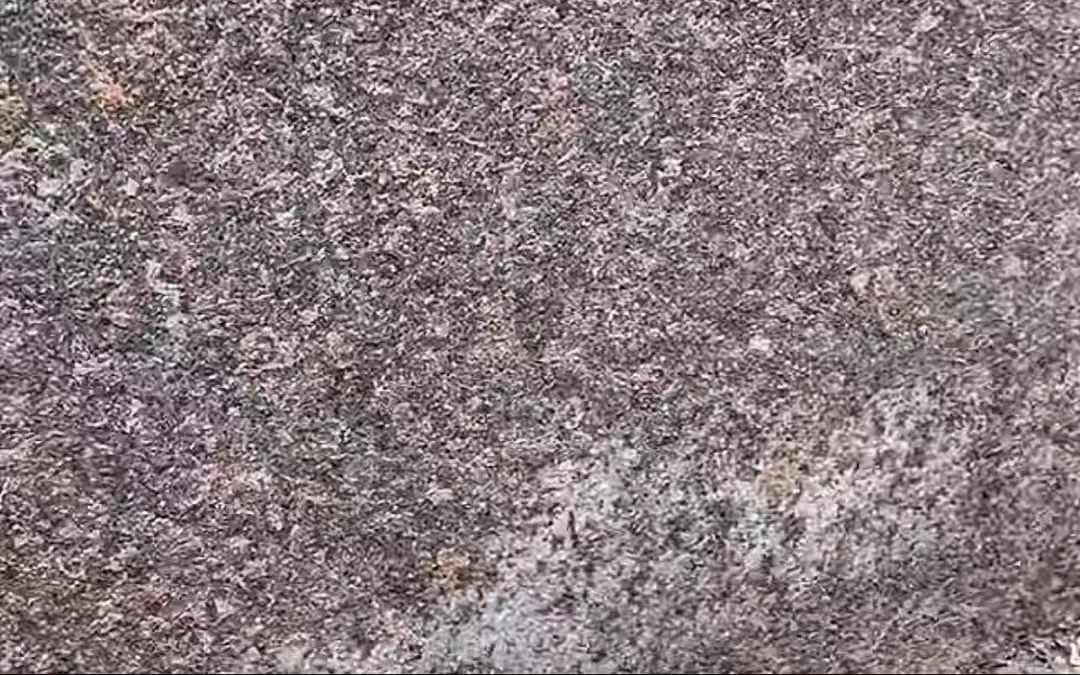

一、褪色问题：非 “寿命短”，而是前期准备不到位

不少业主都遇到过这样的情况：自家外墙的水包砂刚施工完没多久，颜色就失去了最初的鲜亮，甚至出现局部发黄、掉色的现象。很多人会误以为是水包砂 “寿命短”，但实际上，这往往是前期两个关键步骤没做好导致的。

1. 材料质量不过关，“根基” 不稳

水包砂的颜色稳定性，完全依赖于其核心成分 —— 乳液和色浆。若是选用了劣质乳液，其耐紫外线、耐老化的能力会大打折扣，经过长期的日晒雨淋，涂层很容易发生分解；而如果色浆纯度不足、色牢度较低，就会出现 “渗色”“褪色不均” 的问题，比如墙面朝阳的一面会比背阴面颜色浅上一大截，严重影响美观。

2. 面油施工不到位，“保护层” 形同虚设

水包砂就像给墙面 “穿了一件外套”，而面油就是这件外套的 “防风防雨层”，必不可少。行业内一直流传着 “一遍面油是标准，两遍面油才完美” 的说法。如果施工时图省事只刷一遍面油，或者选用的面油质量较差（比如固含量低、耐候性差），甚至出现漏刷、涂刷厚薄不均的情况，水包砂就会直接暴露在外界环境中。紫外线会加速涂层老化，雨水会不断冲刷颜色，用不了多久，墙面就会 “黯然失色”。

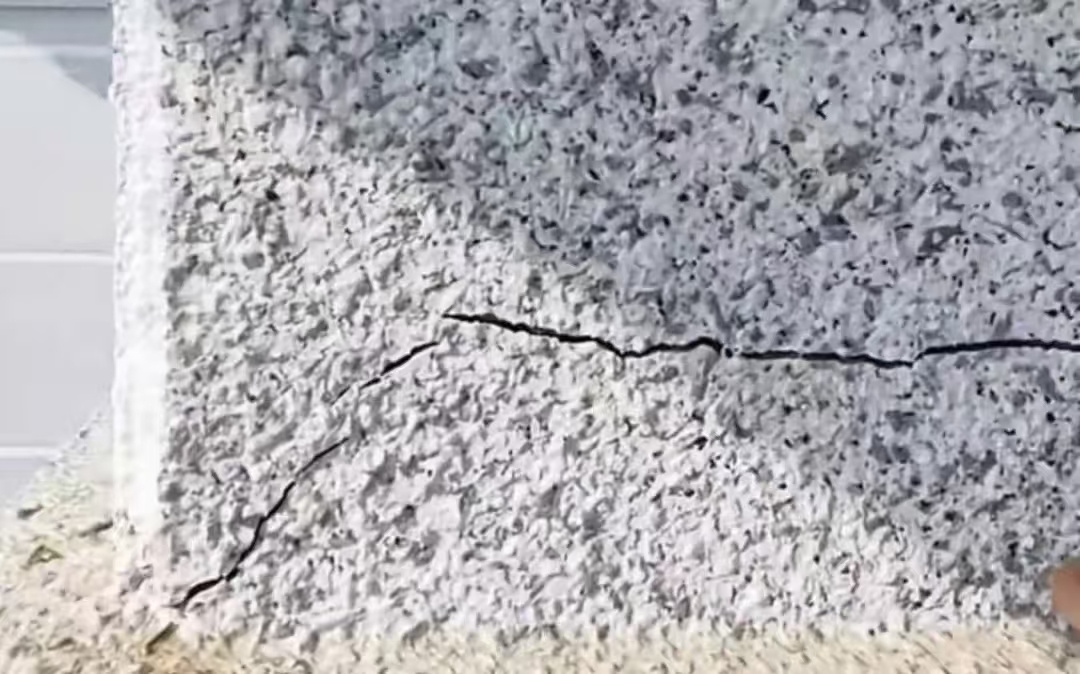

二、开裂问题：不仅影响美观，还暗藏安全隐患

外墙开裂不仅会破坏整体的美观度，更危险的是，它可能导致雨水渗入墙体内部，进而引发墙皮脱落、墙体返潮等更严重的问题。水包砂出现开裂，通常与以下两个因素密切相关。

1. 基层处理敷衍，后期问题必爆发

有些施工队为了赶工期，在基层处理上做得十分粗糙：墙面没有找平就直接刮腻子，或者基层水泥还没干透（含水率超过 10%）就急于刷水包砂，甚至在新旧墙体的衔接处没有贴抗裂网格布。等到后期墙体发生沉降、收缩，或者因温度变化出现热胀冷缩时，水包砂层就会被 “拉裂”，出现长短不一的裂纹，严重时甚至会整片脱落。

2. 材料韧性不足，难以抵御环境变化

水包砂的 “抗裂能力”，主要取决于乳液的质量和含量。如果材料中使用的是劣质的苯丙乳液（而非耐候性更好的纯丙、硅丙乳液），或者乳液含量低于国家标准（通常要求≥30%），涂层的延展性和韧性就会非常差。一旦遇到轻微震动、温度骤变（比如夏天暴晒后突然下雨）等情况，涂层就容易出现 “刚性开裂”，而且裂纹还会随着时间慢慢扩大。

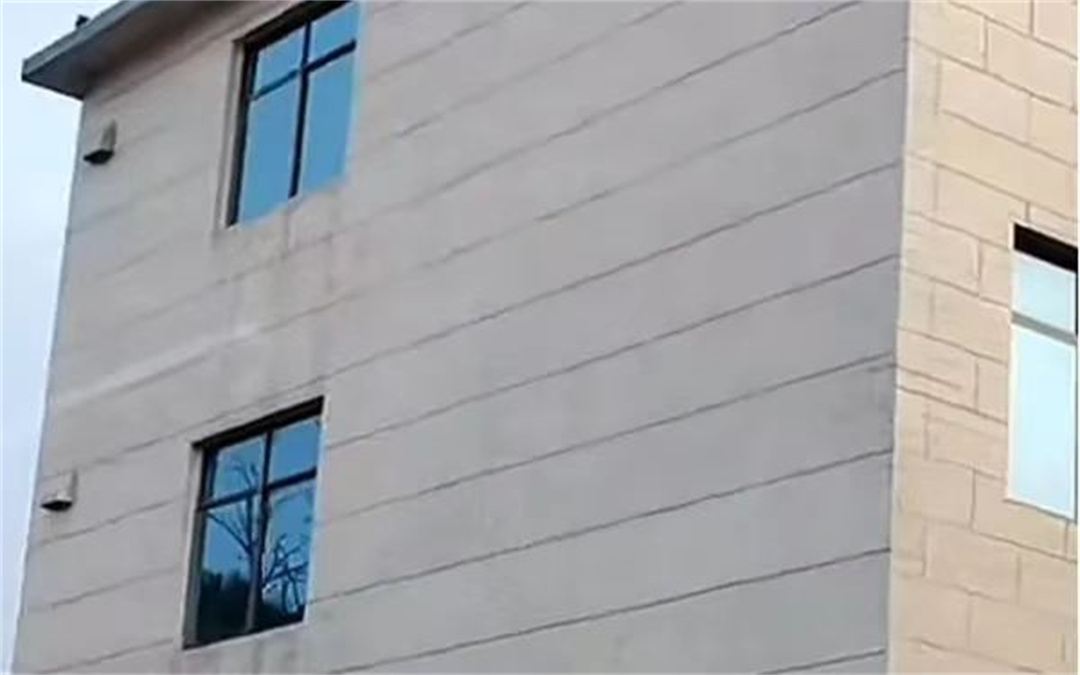

三、泛白问题：分情况判断，处理方式大不同

看到墙面泛白，很多人第一反应就是水包砂质量差，但事实并非如此。水包砂墙面泛白分为两种情况，对应的处理方式也完全不同。

1. 泛碱泛白：墙体 “自身问题”，与水包砂无关

这种泛白现象，是由于墙面基层中的碱性物质（比如水泥中的氢氧化钙），随着水分渗透到墙面表面，当水分蒸发后，碱性物质就会留下白色粉末，也就是常说的 “泛碱”。通常新砌的墙体、潮湿的地下室或一楼外墙更容易出现这种情况。如果前期没有在基层刷抗碱封闭底漆，碱性物质就会持续渗出，在水包砂表面形成一层 “白霜”，看起来就像墙面 “长了白毛”。

2. 下雨泛白：以 “干透后是否恢复” 为判断标准

下雨后墙面出现泛白，先不用急于追究责任，等墙体完全干透后再观察。如果干透后泛白现象消失，墙面恢复原本的颜色，说明这只是雨水暂时渗透到涂层内部，导致光线折射发生变化，属于正常现象；但如果干透后墙面依旧 “白花花”，甚至出现 “粉化”（用手一摸就掉粉）的情况，那就是水包砂的质量问题了 —— 大概率是乳液耐水性差，遇水后涂层结构被破坏，从而出现永久性泛白，这种情况只能通过返工重新涂刷来解决。

四、规避问题的核心：选对 “料” 与 “人”

从上述问题可以看出，水包砂出现的大多 “缺点”，都不是材料本身的 “天生问题”，而是人为因素导致的。想要避免这些烦恼，关键就在于做好两点：

1. 选对料：认准正规产品，细看检测报告

选择水包砂时，要认准正规厂家的产品，仔细查看乳液、色浆的检测报告，确保核心成分质量达标；面油则要优先选择耐候性好的硅丙面油，为涂层筑牢 “防护屏障”。

2. 找对人：选择专业团队，明确施工标准

施工团队的选择同样重要，要挑选有丰富经验的队伍，要求其严格做好基层处理、抗碱封闭、面油涂刷等每一个步骤。最好能签订质保合同，明确双方权责，为施工质量加上 “保障锁”。

 只要做好 “选对料” 和 “找对人” 这两件事，外墙水包砂就能既保持高颜值的外观，又具备耐用抗造的性能，有效避免后期返工带来的金钱和时间浪费，让外墙装修真正省心又靠谱！
